軍用實時仿真測試系統應用

jungong 研華科技

火箭系統測試和結構動力分析是火箭研究的重要課題，建立火箭發射的仿真分析模型需要功能強大和實時的數據采集和控制系統。本系統采用 Vxworks實時操作系統，利用數據采集、數據通訊和三維建模技術，建立包括操作站和控制仿真站的仿真系統。該系統可完成全系統實時單元仿真測試及系統 工作流程仿真測試，支持TCP/IP、1553B、CAN Bus、高速數據傳輸?shù)裙δ堋?/p>

系統概述:

軍用彈上電氣綜合測試系統用于實驗室.針對彈上電氣系統的測量、控制需求，搭建的一個基于PXI總線測試平臺，該平臺可完成全系統單元測試及系統工作流程測試的測控系統，支持局域網內的遠程操作和數據處理。

系統功能:

系統的測試包括以下內容：

a) 彈上自檢;

b) RT 地址測試;

c) 投放允許測試;

d) 脫機中斷測試;

e) 衛星接收裝置測試;

f) 慣組靜態測試;

g) 舵機系統測試;

系統結構圖:

性能詳解:

a) 標準化、模塊化設計

系統采用PXI 標準模塊化設計，使設備在技術成熟性、系統可靠性、功能可擴展性、

系統可維護性等方面有很好的保障。

b) 使用方便

系統人機界面友好，操作簡單，安裝維護方便，開放性好，可方便用戶根據應用要求

進行軟件移植與二次開發。系統具有靈活的用戶接口，功能豐富，性能可靠，可以很方便

地修改數據采集的采樣率、控制算法、設定的參數等。

c) 配置靈活、擴展性強

系統采用模塊化設計，可根據需要采用不同功能和不同性能的模塊，系統配置靈活;

系統在設計時對硬件資源提供了足夠的冗余，方便系統的擴展，系統規?？梢云交?cái)U(kuò)展

或減小系統規模。系統留有一定擴展的余量，滿足適用性與擴展性要求。

d) 設備驅動、自檢軟件

系統要求提供所有設備的C/C++驅動，方便用戶在自己的VC++程序中調用;同時系統提供相應的設備自檢程序。

應用領域:

國防軍工——自動化測試

系統概述:

本系統采用Windows(操作站)和Vxworks實時操作系統(控制站)，利用數據采集、數據通訊和三維建模技術，建立包括操作站和控制仿真站的仿真系統。該系統可完成全系統實時單元仿真測試及系統工作流程仿真測試，支持TCP/IP、1553B、CAN Bus、高速數據傳輸?shù)裙δ堋?/p>

系統功能:

系統的仿真與測試包括以下內容：

l 火箭外測和遙測原始數據的動態生成和發送;

l 接收交/直流信號;

l 彈道數據各坐標系之間的相互轉換;

l 火箭飛行故障模擬;

l 對實時發送和接收的各種數據進行顯示和記盤。

l 發射狀態3D模擬

l 航空總線通訊

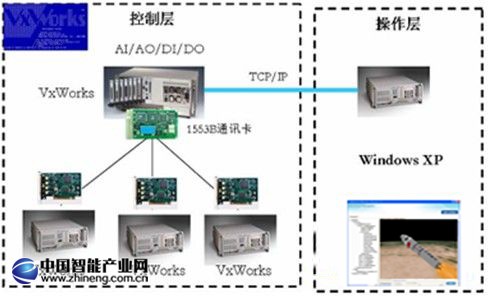

系統結構圖:

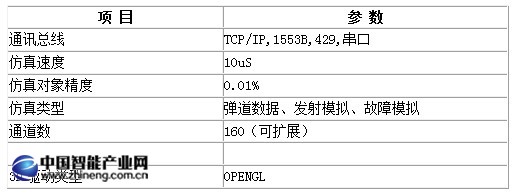

系統參數：
